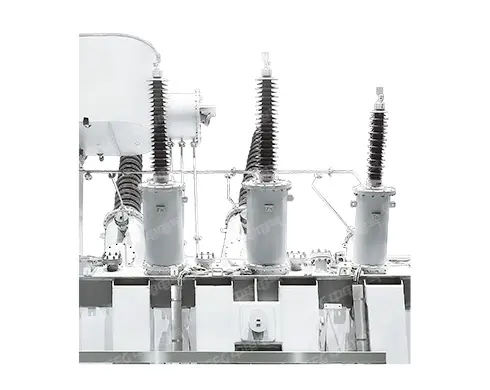

220kV油浸式变压器

220kV油浸式变压器，广泛应用于国家电网、大型工业企业、能源发电站等关键领域，为城市电力供应、工业生产、能源传输等提供坚实可靠的电力保障。

创新工艺

甄选材料

国标能效

经久耐用

点击咨询下载产品手册

电话咨询

400-080-0008

产品介绍

规格参数

选型产品

低损耗

采用特殊设计方案，空载损耗比国标降低20%，负载损耗值比国标降低5%。

无局放

出场局放小于40PC

低噪音

针对噪音产生原理，在不同部件采用独有的降噪措施，噪音比国标降低3～5分贝。

抗短路

通过国家变压器检测中心的突发短路试验。

三维设计

中电电气基于变压器产业三十余年的设计、制造、实验经验，开发出一套先进的“三维+参数化”设计软件，可实现自动化设计和成本优化、模拟、仿真，充分考虑国家和行业标准要求，确保产品在设计上的先进性。

线圈

导向油循环结，30年产品设计寿命

全自动叠片

机器人全自动叠片，采用全斜45度7级阶梯接缝结构，提高了变压器叠片效率和叠片质量。

铁心

高导磁硅钢片无孔绑扎框架式结构，采用优质高导磁性取向硅钢片，45°全斜步进搭接工艺，表面采用特殊的防潮、防锈涂层，有效地降低了空载损耗、空载电流和噪音水平。

油箱

分钟罩式和桶式结构止口限位密封三次捡漏试验

产品业绩

PRODUCT PERFORMANCE

北京中煤电气有限公司

北京陆峰时代科技发展有限公司

神华联合建设有限公司

重庆市渝展电气有限公司

湖北省电力勘测设计院有限公司（源网荷储江东100MW光伏场项目）

新疆生产建设兵团

华自科技股份有限公司

平高集团国际工程有限公司

无锡地铁

源和电站

相关产品推荐

专注生产三十余年重新定义变压器

更多产品

110kV油浸式变压器

点击咨询 >

S系列35kV电力变压器

点击咨询 >

35kV以下耐高温液浸变压器

点击咨询 >

需要帮助？

WHO NEEDS HELP

项目咨询

Project Consultation

如果您有想要购买的产品，请联系我们，
我们的团队非常愿意为您提供帮助。

我要咨询

客服咨询

Customerservice consultation

我们的客服团队可为您提供产品信息、
技术讲解等各类服务，欢迎咨询。

获得支持

OSS11型-220kV 31500kVA～240000kVA 三相三绕组无励磁调压自耦变压器

高压 (kV)：220± 2*2.5% 230± 2*2.5% 242± 2*2.5% 中压 (kV)：115 121

联结组标号：YNa0d11 短路阻抗（%）升压：高-中 12~14 高-低 8~12 中-低 14~18

短路阻抗（%）降压：高-中 8~10 高-低 28~34 中-低 18~24

额定容量 (kVA)	低压 (kV)	升压空载损耗 (KW)	升压负载损耗 (KW)	升压空载电流 (%)	降压空载损耗 (KW)	降压负载损耗 (KW)	降压空载电流 (%)
31500	6.6 10.5 21 36 37 38.5	20	111	0.45	17	94	0.4
40000	6.6 10.5 21 36 37 38.5	23	136	0.45	20	114	0.4
50000	6.6 10.5 21 36 37 38.5	27	161	0.4	24	136	0.34
63000	6.6 10.5 21 36 37 38.5	32	190	0.4	28	162	0.34
90000	6.6 10.5 21 36 37 38.5	40	262	0.34	36	222	0.28
120000	10.5 13.8 15.75 18 21 36 37 38.5	49	323	0.34	44	273	0.28
150000	10.5 13.8 15.75 18 21 36 37 38.5	58	384	0.28	52	324	0.26
180000	10.5 13.8 15.75 18 21 36 37 38.5	67	439	0.28	60	367	0.26
240000	10.5 13.8 15.75 18 21 36 37 38.5	79	545	0.16	71	478	0.2

OSSZ22型-220kV 31500kVA～240000kVA 三相三绕组有载调压自耦变压器(一级能效）

高压 (kV)：220± 8*1.25% 230± 8*1.25% 中压 (kV) ：115 121

联结组标号：YNa0d11 容量分配 (%)：100/100/50

短路阻抗 (%)：高-中 8~11 高-低 28~34 中-低 18~24

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	19	138	0.52
40000	6.3 6.6 10.5 21 36 37 38.5	23	165	0.51
50000	6.3 6.6 10.5 21 36 37 38.5	26	194	0.5
63000	6.3 6.6 10.5 21 36 37 38.5	31	231	0.47
90000	10.5 21 36 37 38.5	40	300	0.37
120000	10.5 21 36 37 38.5	51	369	0.37
150000	10.5 21 36 37 38.5	59	438	0.33
180000	10.5 21 36 37 38.5	68	538	0.33
240000	10.5 21 36 37 38.5	85	667	0.3

SS22型-220kV 31500kVA～300000kVA 三相三绕组无励磁调压电力变压器（一级能效）

高压(kV)：220±2* 2.5% 230±2* 2.5% 242±2* 2.5% 中压(kV)：69 115 121

联结组标号：YNyn0d11 短路阻抗(%)升压：高-中 22～24 高-低 12～14 中-低 7～9

短路阻抗(%)降压：高-中 12～14 中-低 22～24 中-低 7～9

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	18	138	0.48
40000	6.3 6.6 10.5 21 36 37 38.5	21	165	0.42
50000	6.3 6.6 10.5 21 36 37 38.5	24	194	0.36
63000	6.3 6.6 10.5 21 36 37 38.5	29	231	0.38
90000	10.5 13.8 21 36 37 38.5	37	300	0.33
120000	10.5 13.8 21 36 37 38.5	46	369	0.33
150000	10.5 13.8 15.75 21 36 37 38.5	55	438	0.28
180000	10.5 13.8 15.75 21 36 37 38.5	62	500	0.28
240000	10.5 13.8 15.75 21 36 37 38.5	72	616	0.22
300000	10.5 13.8 15.75 21 36 37 38.5	91	726	0.2

S22型-220kV 31500kVA～420000kVA 三相双绕组无励磁调压电力变压器（一级能效）

高压分接范围 (kV)：220±2×2.5% 242±2×2.5% 联结组标号：YNd11

短路阻抗(%)：12～14

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5	15	115	0.47
40000	6.3 6.6 10.5	18	134	0.48
50000	6.3 6.6 10.5	21	161	0.44
63000	6.3 6.6 10.5	25	188	0.43
75000	10.5 13.8	29	213	0.41
90000	10.5 13.8	34	246	0.37
120000	10.5 13.8	41	304	0.37
150000	10.5 13.8 15.75 18 20	49	360	0.34
160000	10.5 13.8 15.75 18 20	51	378	0.33
180000	10.5 13.8 15.75 18 20	56	413	0.31
240000	10.5 13.8 15.75 18 20	70	484	0.28
300000	15.75 18 20	83	577	0.25
360000	15.75 18 20	95	662	0.25
370000	15.75 18 20	97	675	0.26
400000	15.75 18 20	103	716	0.24
420000	15.75 18 20	106	742	0.24

SZ22型-220kV 31500kVA～240000kVA 三相双绕组有载调压电力变压器（一级能效）

高压分接范围 (kV)：220±8×1.25 % 230±8×1.25 % 低压 (kV)：YNd11

短路阻抗(%)：12～14

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	20	115	0.48
40000	6.3 6.6 10.5 21 36 37 38.5	23	134	0.5
50000	6.3 6.6 10.5 21 36 37 38.5	28	161	0.45
63000	6.3 6.6 10.5 21 36 37 38.5	33	188	0.45
90000	6.3 6.6 10.5 21 36 37 38.5	42	246	0.38
120000	10.5 21 36 37 38.5	51	304	0.38
150000	10.5 21 36 37 38.5	60	360	0.35
180000	10.5 21 36 37 38.5	70	413	0.32
120000	66 69	53	303	0.38
150000	66 69	62	355	0.37
180000	66 69	73	406	0.32
240000	66 69	91	504	0.25

SSZ20型-220kV 31500kVA～240000kVA 三相三绕组有载调压电力变压器（二级能效）

高压 (kV)：220± 8*1.25% 230± 8*1.25% 中压 (kV)： 69 115 121

联结组标号：YNyn0d11 容量分配(%)：100/100/100 100/50/100 100/100/50

短路阻抗(%)：高-中 12~14 高-低 22~24 中-低 7~9

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	23	138	0.63
40000	6.3 6.6 10.5 21 36 37 38.5	27	165	0.6
50000	6.3 6.6 10.5 21 36 37 38.5	31	194	0.6
63000	6.3 6.6 10.5 21 36 37 38.5	36	231	0.55
90000	10.5 21 36 37 38.5	47	300	0.44
120000	10.5 21 36 37 38.5	60	369	0.44
150000	10.5 21 36 37 38.5	70	438	0.39
180000	10.5 21 36 37 38.5	81	538	0.39
240000	10.5 21 36 37 38.5	100	667	0.35

S22型-220kV 31500kVA～240000kVA 三相双绕组低压为66kV级无励磁调压电力变压器（一级能效）

高压分接范围 (kV)：220±2×2.5% 230±2×2.5% 低压 (kV)：63 66 69

联结组标号：YNd11 短路阻抗(%)：12～14

额定容量 (kVA)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	17	129	0.6
40000	20	150	0.62
50000	23	180	0.55
63000	28	211	0.55
90000	36	275	0.5
120000	45	330	0.51
150000	53	387	0.45
180000	61	438	0.46
240000	75	543	0.41

OSSZ20型-220kV 31500kVA～240000kVA 三相三绕组有载调压自耦变压器(二级能效）

高压(kV)：220± 8*1.25% 230± 8*1.25% 中压(kV)：69 115 121

联结组标号：YNyn0d11 容量分配(%)：100/100/100 100/50/100 100/100/50

短路阻抗(%)：高-中 12~14 高-低 22~24 中-低 7~9

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	13	92	0.44
40000	6.3 6.6 10.5 21 36 37 38.5	16	113	0.44
50000	6.3 6.6 10.5 21 36 37 38.5	18	134	0.39
63000	6.3 6.6 10.5 21 36 37 38.5	21	161	0.39
90000	10.5 21 36 37 38.5	26	211	0.33
120000	10.5 21 36 37 38.5	33	263	0.33
150000	10.5 21 36 37 38.5	39	311	0.28
180000	10.5 21 36 37 38.5	44	358	0.28
240000	10.5 21 36 37 38.5	54	462	0.24

SS20型-220kV 31500kVA～300000kVA 三相三绕组无励磁调压电力变压器（二级能效）

高压(kV)：220±2* 2.5% 230±2* 2.5% 242±2* 2.5% 中压(kV)：69 115 121

联结组标号：YNyn0d11 短路阻抗(%)升压：高-中 22～24 高-低 12～14 中-低 7～9

短路阻抗(%)降压：高-中 12～14 中-低 22～24 中-低 7～9

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	21	138	0.56
40000	6.3 6.6 10.5 21 36 37 38.5	25	165	0.5
50000	6.3 6.6 10.5 21 36 37 38.5	29	194	0.44
63000	6.3 6.6 10.5 21 36 37 38.5	34	231	0.44
90000	10.5 13.8 21 36 37 38.5	44	300	0.39
120000	10.5 13.8 21 36 37 38.5	55	369	0.39
150000	10.5 13.8 15.75 21 36 37 38.5	65	438	0.33
180000	10.5 13.8 15.75 21 36 37 38.5	73	500	0.33
240000	10.5 13.8 15.75 21 36 37 38.5	91	616	0.28
300000	10.5 13.8 15.75 21 36 37 38.5	108	726	0.24

S20型-220kV 31500kVA～420000kVA 三相双绕组无励磁调压电力变压器（二级能效）

高压分接范围 (kV)：220±2×2.5% 242±2×2.5% 联结组标号：YNd11

短路阻抗(%)：12～14

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5	18	115	0.56
40000	6.3 6.6 10.5	21	134	0.56
50000	6.3 6.6 10.5	25	161	0.52
63000	6.3 6.6 10.5	30	188	0.52
75000	10.5 13.8	34	213	0.48
90000	10.5 13.8	40	246	0.44
120000	10.5 13.8	49	304	0.44
150000	10.5 13.8 15.75 18 20	58	360	0.4
160000	10.5 13.8 15.75 18 20	60	378	0.39
180000	10.5 13.8 15.75 18 20	66	413	0.36
240000	10.5 13.8 15.75 18 20	83	484	0.33
300000	15.75 18 20	98	577	0.3
360000	15.75 18 20	112	662	0.3
370000	15.75 18 20	114	675	0.3
400000	15.75 18 20	122	716	0.28
420000	15.75 18 20	125	742	0.28

S20型-220kV 31500kVA～240000kVA 三相双绕组低压为66kV级无励磁调压电力变压器（二级能效）

高压分接范围 (kV)：低压 (kV)：

联结组标号：短路阻抗(%)

额定容量 (kVA)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	20	129	0.71
40000	23	150	0.71
50000	27	180	0.65
63000	33	211	0.65
90000	43	275	0.6
120000	53	330	0.6
150000	63	387	0.54
180000	72	438	0.54
240000	88	543	0.48

SZ20型-220kV 31500kVA～240000kVA 三相双绕组有载调压电力变压器（二级能效）

高压分接范围 (kV)：220±8×1.25 % 230±8×1.25 % 联结组标号：YNd11

短路阻抗(%)：12～14

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	20	115	0.57
40000	6.3 6.6 10.5 21 36 37 38.5	23	134	0.57
50000	6.3 6.6 10.5 21 36 37 38.5	28	161	0.53
63000	6.3 6.6 10.5 21 36 37 38.5	33	188	0.53
90000	6.3 6.6 10.5 21 36 37 38.5	42	246	0.45
120000	10.5 21 36 37 38.5	51	304	0.45
150000	10.5 21 36 37 38.5	60	360	0.41
180000	10.5 21 36 37 38.5	70	413	0.38
120000	66 69	53	303	0.45
150000	66 69	62	355	0.43
180000	66 69	73	406	0.38
240000	66 69	91	504	0.3

SSZ18型-220kV 31500kVA～240000kVA 三相三绕组有载调压电力变压器（三级能效）

高压 (kV)：220± 8*1.25% 230± 8*1.25% 中压 (kV)：69 115 121

联结组标号：YNyn0d11 容量分配 (%)：100/100/100 100/50/100 100/100/50

短路阻抗(%)：高-中 12~14 高-低 22~24 中-低 7~9

额定容量 kVA	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	28	145	0.77
40000	6.3 6.6 10.5 21 36 37 38.5	33	174	0.73
50000	6.3 6.6 10.5 21 36 37 38.5	38	205	0.74
63000	6.3 6.6 10.5 21 36 37 38.5	45	244	0.69
90000	10.5 21 36 37 38.5	58	316	0.54
120000	10.5 21 36 37 38.5	74	390	0.54
150000	10.5 21 36 37 38.5	86	463	0.48
180000	10.5 21 36 37 38.5	99	568	0.48
240000	10.5 21 36 37 38.5	123	704	0.43

OSSZ18型-220kV 31500kVA～240000kVA 三相三绕组有载调压自耦变压器(三级能效）

高压 (kV)：220± 8*1.25% 230± 8*1.25% 中压 (kV)： 115 121

联结组标号：YNa0d11 容量分配(%)：100/100/50

短路阻抗(%)：高-中 8~11 高-低 28~34 中-低 18~24

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	16	97	0.54
40000	6.3 6.6 10.5 21 36 37 38.5	19	119	0.52
50000	6.3 6.6 10.5 21 36 37 38.5	22	142	0.48
63000	6.3 6.6 10.5 21 36 37 38.5	26	170	0.48
90000	10.5 21 36 37 38.5	32	222	0.41
120000	10.5 21 36 37 38.5	41	277	0.41
150000	10.5 21 36 37 38.5	48	329	0.34
180000	10.5 21 36 37 38.5	54	378	0.34
240000	10.5 21 36 37 38.5	66	487	0.29

SS18型-220kV 31500kVA～300000kVA 三相三绕组无励磁调压电力变压器（三级能效）

高压 (kV)：220±2* 2.5% 230±2* 2.5% 242±2* 2.5% 中压 (kV)：69 115 121

联结组标号：YNyn0d11 短路阻抗(%)升压：高-中 22～24 高-低 12～14 中-低 7～9

短路阻抗(%)降压：高-中 12～14 中-低 22～24 中-低 7～9

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	26	145	0.69
40000	6.3 6.6 10.5 21 36 37 38.5	30	174	0.6
50000	6.3 6.6 10.5 21 36 37 38.5	35	205	0.53
63000	6.3 6.6 10.5 21 36 37 38.5	42	244	0.54
90000	10.5 13.8 21 36 37 38.5	54	316	0.48
120000	10.5 13.8 21 36 37 38.5	67	390	0.48
150000	10.5 13.8 15.75 21 36 37 38.5	80	463	0.41
180000	10.5 13.8 15.75 21 36 37 38.5	90	527	0.41
240000	10.5 13.8 15.75 21 36 37 38.5	112	650	0.34
300000	10.5 13.8 15.75 21 36 37 38.5	133	767	0.3

S18型-220kV 31500kVA～420000kVA 三相双绕组无励磁调压电力变压器（三级能效）

高压分接范围 (kV)：联结组标号：

短路阻抗(%)

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)	短路阻抗(%)
31500	6.3 6.6 10.5	22	122	0.68	12～14
40000	6.3 6.6 10.5	26	142	0.69	12～14
50000	6.3 6.6 10.5	31	170	0.64	12～14
63000	6.3 6.6 10.5	37	199	0.64	12～14
75000	10.5 13.8	42	225	0.59	12～14
90000	10.5 13.8	49	259	0.54	12～14
120000	10.5 13.8	60	321	0.54	12～14
150000	10.5 13.8 15.75 18 20	71	380	0.49	12～14
160000	10.5 13.8 15.75 18 20	74	399	0.48	12～14
180000	10.5 13.8 15.75 18 20	82	436	0.45	12～14
240000	10.5 13.8 15.75 18 20	102	511	0.41	12～14
300000	15.75 18 20	121	609	0.37	12～14
360000	15.75 18 20	138	698	0.37	12～14
370000	15.75 18 20	141	713	0.37	12～14
400000	15.75 18 20	150	755	0.34	12～14
420000	15.75 18 20	154	783	0.34	12～14

SZ18型-220kV 31500kVA～240000kVA 三相双绕组有载调压电力变压器（三级能效）

高压分接范围 (kV)：220±8×1.25 % 230±8×1.25 % 联结组标号：YNd11

短路阻抗(%)：12～14

额定容量 (kVA)	低压 (kV)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	6.3 6.6 10.5 21 36 37 38.5	24	122	0.68
40000	6.3 6.6 10.5 21 36 37 38.5	29	142	0.7
50000	6.3 6.6 10.5 21 36 37 38.5	34	170	0.64
63000	6.3 6.6 10.5 21 36 37 38.5	40	199	0.64
90000	6.3 6.6 10.5 21 36 37 38.5	51	259	0.55
120000	10.5 21 36 37 38.5	63	321	0.56
150000	10.5 21 36 37 38.5	74	380	0.51
180000	10.5 21 36 37 38.5	86	436	0.47
120000	66 69	65	320	0.55
150000	66 69	77	374	0.53
180000	66 69	90	428	0.47
240000	66 69	112	532	0.37

S18型-220kV 31500kVA～240000kVA 三相双绕组低压为66kV级无励磁调压电力变压器（三级能效）

高压分接范围 (kV)：220±2×2.5% 230±2×2.5% 低压 (kV)：63 66 69

联结组标号：YNd11 短路阻抗(%)：12～14

额定容量 (kVA)	空载损耗 (KW)	负载损耗 (KW)	空载电流 (%)
31500	24	136	0.85
40000	29	159	0.9
50000	34	190	0.82
63000	40	222	0.79
90000	53	291	0.74
120000	65	349	0.74
150000	78	409	0.67
180000	88	463	0.66
240000	109	573	0.59

注：上述参数提供的尺寸、重量等仅供设计选型用，最终数据以产品出厂为准

需要帮助？

WHO NEEDS HELP

项目咨询

Project Consultation

如果您有想要购买的产品，请联系我们，
我们的团队非常愿意为您提供帮助。

我要咨询

客服咨询

Customerservice consultation

我们的客服团队可为您提供产品信息、
技术讲解等各类服务，欢迎咨询。

获得支持

如需其他型号参数以及容量定制，可拨打热线 400-080-0008/ 18105142613 （微信同号）
